河南海湾JTY-GM-GST9611点型光电感烟火灾探测器

JTY-GM-...

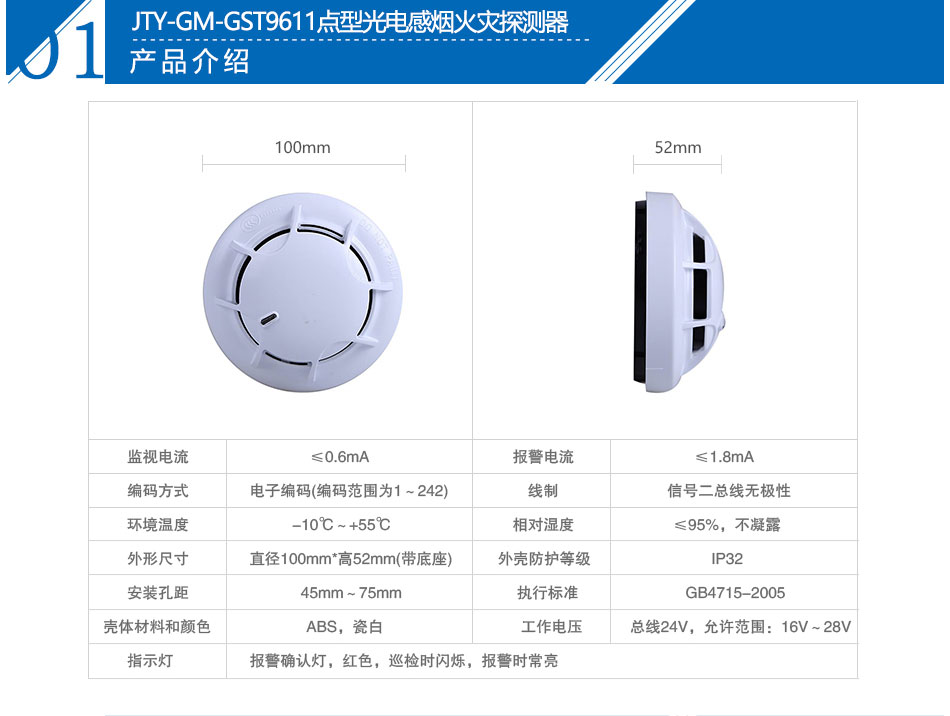

JTY-GM-GST9611点型光电感烟火灾探测器参数

JTY-GM-GST9611点型光电感烟火灾探测器

JTY-GM-GST9611点型光电感烟火灾探测器应用场所

一、河南海湾JTY-GM-GST9611点型电光电感烟火灾探测器概述：

　　河南海湾JTY-GM-GST9611点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的智能光电感烟探测器，是在JTY-GD-G3 型点型光电感烟火灾探测器功能的基础上研制而成的产品。本感烟探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

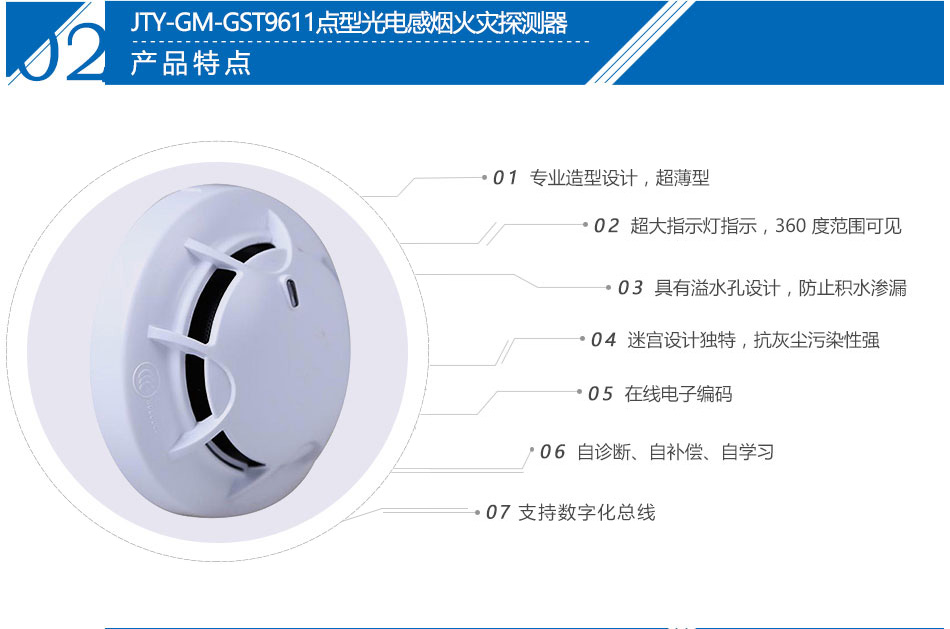

二、河南海湾JTY-GM-GST9611点型电光电感烟火灾探测器特点：

　　●专业造型设计，超薄型；

　　●超大指示灯指示，360度范围可见；

　　●具有溢水孔设计，防止积水渗漏；

　　●迷宫设计独特，抗灰尘污染性强；

　　●在线电子编码；

　　●自诊断、自补偿、自学习；

　　●支持数字化总线。

三、JTY-GM-GST9611点型电光电感烟火灾探测器技术特性：

监视电流	≤0.6mA	报警电流	≤1.8mA
编码方式	电子编码(编码范围为1～242)	线制	信号二总线无极性
环境温度	-10℃～+55℃	相对湿度	≤95%，不凝露
外形尺寸	直径100mm*高52mm(带底座)	外壳防护等级	IP32
安装孔距	45mm～75mm	执行标准	GB4715-2005
壳体材料和颜色	ABS，瓷白
工作电压	总线24V，允许范围：16V～28V
指示灯	报警确认灯，红色，巡检时闪烁，报警时常亮

四、JTY-GM-GST9611点型电光电感烟火灾探测器结构特征与工作原理：

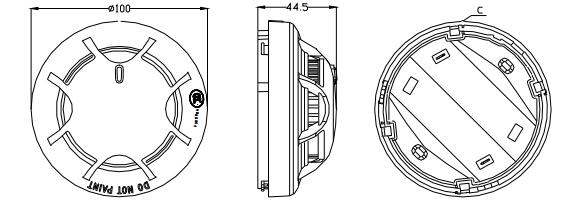

　　1.探测器外形示意图如图1所示。

JTY-GM-GST9611

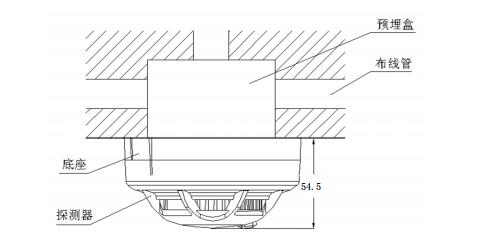

　　2.探测器安装方式示意图如图2所示，接线盒可采用86H50 型标准预埋盒。

JTY-GM-GST9611点型光电感烟火灾探测器

图2

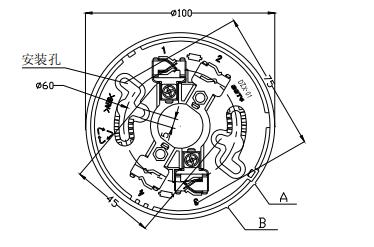

　　DZX-01 型定位底座示意图如图3所示。

JTY-GM-GST9611点型光电感烟火灾探测器

图3

　　底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。
探测器与底座上均有定位凸棱，使探测器具有的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。 < /p> 布线要求：与JTY-GD-G3型点型光电感烟火灾探测器相同。

　　3.工作原理

　　感烟探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。
