河南一分钟海湾消防教你看懂防爆环境标志

发布日期:2024-04-15 09:56:01   浏览量:412

一分钟河南河南海湾消防教你看懂防爆环境标志


GB/T 3836爆炸性环境系列标准已于2022年5月1日正式实施,下面我们将结合新版标准的内容,深入介绍并总结爆炸性气体环境场所使用Ex设备的防爆标志知识,以便更好地保障工作人员的生命安全和设备的稳定运行。

新旧防爆标志对比

以J-SAM-GST9116手动火灾报警按钮防爆标志为例:

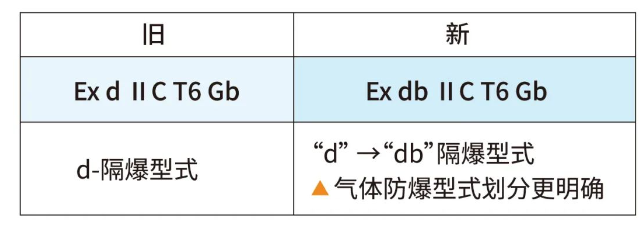

气体防爆

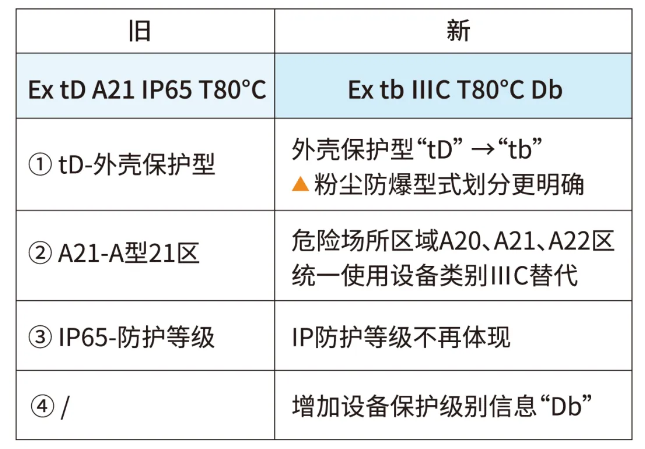

粉尘防爆


爆炸性气体环境使用Ex设备的

防爆标志应包括:




①防爆标识+②防爆型式+③设备类别+④更高 表面温度+⑤设备保护等级

 ①~⑤要求的Ex标志应按照上述列项中给出的顺序排列,彼此之间应有小的间隔。


防爆标识 Ex

Ex设备符合标准GB3836.1 章中所列专用标准的一个或多个防爆型式。

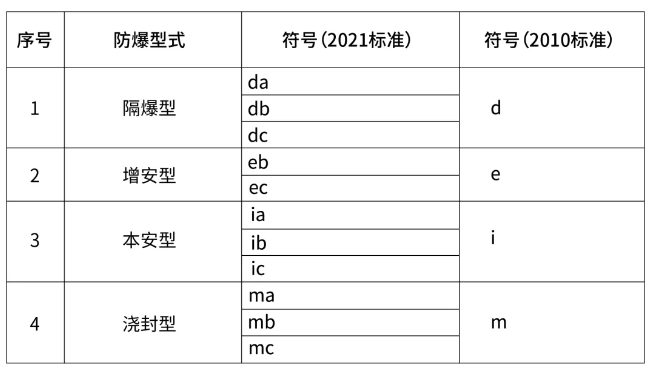

防爆型式


设备类别

I类

用于煤矿瓦斯气体环境。

Ⅱ类

用于除煤矿瓦斯气体环境之外的其他爆炸性气体环境。

ⅡA类:代表性气体是丙烷;

ⅡB类:代表性气体是乙烯;

ⅡC类:代表性气体是氢气和乙炔。

Ⅲ类

用于除煤矿之外的爆炸性粉尘环境。

ⅢA类:可燃性飞絮;

ⅢB类:非导电性粉尘;

ⅢC类:导电性粉尘。

更高 表面温度

I类电气设备


 150℃,当电气设备表面可能堆积煤尘时;

 450℃,当电气设备表面不会堆积煤尘时;

Ⅱ类电气设备


规定的温度组别或规定的更高 表面温度或使用环境中具体气体的点燃温度,满足三者之一。

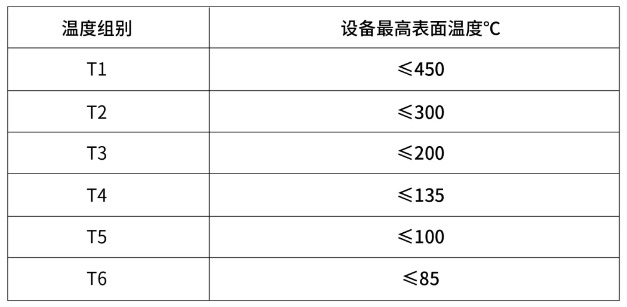

Ⅱ类电气设备的更高 表面温度分组:


Ⅲ类电气设备


Da更高 表面温度:在最少200mm的粉尘包围设备所有面的情况下测定

Db更高 表面温度:按照以下3种配置之一进行测定

a) 无粉尘层的更高 表面温度测定

b) 规定粉尘层的更高 表面温度测定

c) 具有规定设备方向的粉尘层的更高 表面温度测定

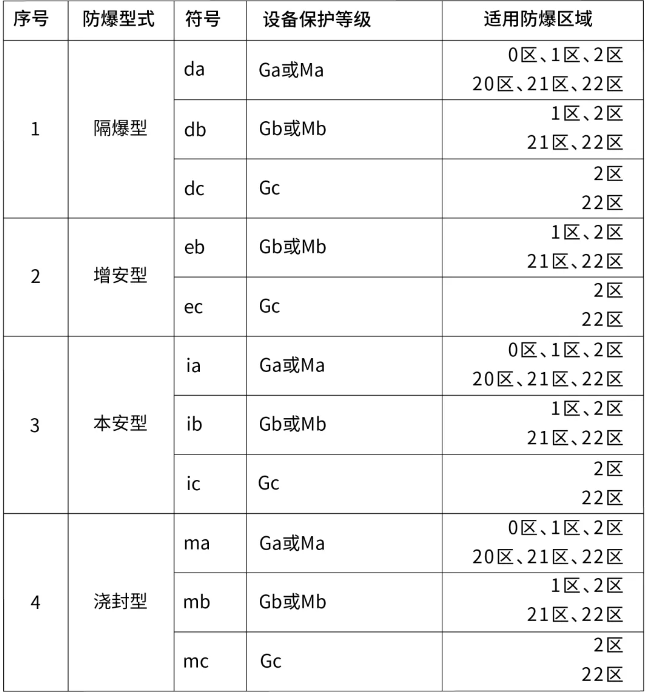

设备保护等级


示例

1) Ex db ⅡC T6 Gb


含义:使用隔爆型“d”外壳的设备,更高 表面温度组别T6,用于除煤矿瓦斯气体环境外的ⅡC级爆炸气体环境,设备保护等级Gb。

2) Ex tb ⅢC T80°C Db


含义:使用外壳保护型“t”的设备,更高 表面温度80℃,用于除煤矿之外的导电性粉尘爆炸性粉尘环境,设备保护等级Db。

3) Ex ib tb IIIC T80℃ Db


含义:使用本安型“i”和外壳保护型“t”复合形式设备,更高 表面温度80℃,用于除煤矿之外的导电性粉尘爆炸性粉尘环境,设备保护等级Db。
